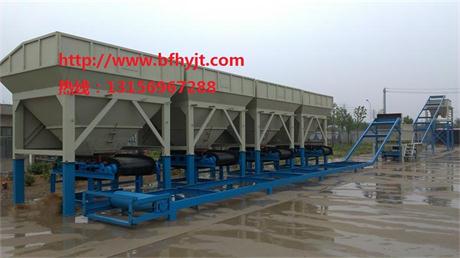

| 穩定土拌和站WDB600 |
|
| 作者：銷售部 文章來源：信息網 點擊數： 更新時間：2014/9/23 13:19:00 |
|
序號 |
項目 |
單位 |
性能參數 |
|
1 |
整機 |
生產能力 |
T/h |
砂礫穩定土100~650 |
|
灰土穩定土100~450 |
|
總功率 |
KW |
150 |
|
拌和骨料最大粒徑 |
㎜ |
60 |
|
骨料計量精度 |
％ |
±0.35 |
|
組裝形式 |
|
可拆遷式 |
|
占地面積 |
㎡ |
46×19=874 |
|
粉料計量精度 |
％ |
≤±0.5-1 |
|
運轉控制系統型式 |
|
手動、自動 |
|
2 |
儲料裝置 |
成品料斜皮帶機 |
有效長度 |
M |
41.2 |
|
皮帶帶寬 |
㎜ |
1000 |
|
帶速 |
M/s |
1.6 |
|
最大作業能力 |
T/h |
650 |
|
提升高度 |
m |
5 |
|
按裝傾角 |
度 |
18 |
|
電機功率 |
KW |
18.5 |
|
儲料倉 |
料倉容積 |
m³ |
8 |
|
卸料高度 |
M |
3.5 |
|
運料通道寬度 |
M |
3.7 |
|
斗門驅動方式 |
|
氣動 |
|
斗門開啟控制方式 |
|
電磁控制 |
|
振動器功率 |
KW |
1.1 |
|
3 |
攪
拌
裝
置
|
型式 |
單位 |
雙臥軸強制連續式 |
|
生產能力 |
T/h |
100~650 |
|
長×寬 |
㎜ |
3300 |
|
漿片數量 |
片 |
60 |
|
允許最大粒徑 |
㎜ |
60 |
|
電機功率 |
KW |
75 |
|
減速機型號 |
|
JZQ750 |
|
4 |
骨料配料供給系統 |
料
斗
|
數量 |
個 |
4 |
|
容積 |
m³ |
10 |
| 外形尺寸長×寬×高 |
㎜ |
3326×2448×2755 |
|
計
量
裝
置
|
配料計量裝置 |
|
電腦計量皮帶機 |
|
計量方式 |
|
電腦計量 |
|
系統精度 |
％ |
±0.35 |
|
計量范圍 |
T/h/臺 |
0-300 |
|
數量 |
臺 |
4 |
|
帶寬 |
㎜ |
1000 |
|
帶速 |
M/S |
0.1-0.9 |
|
功率 |
KW |
4×4=16 |
|
配料皮帶機 |
有效長度 |
M |
39.6 |
|
皮帶帶寬 |
㎜ |
1000 |
|
最大作業能力 |
T/h |
650 |
|
電機功率 |
KW |
15 |
|
5 |
粉料供給計量系統 |
粉
料
倉
|
數量 |
個 |
1 |
|
容量 |
t |
100 |
|
直徑 |
㎜ |
3000 |
|
螺
旋
給
料
機
|
型號 |
|
LSL273 |
|
直徑 |
㎜ |
273 |
|
轉速 |
rpm |
4~71 |
|
電機功率 |
KW |
4 |
|
減速機型號 |
|
BWD18-23-4 |
|
計
量
裝
置
|
計量設備 |
|
螺旋電子稱 |
|
計量精度 |
％ |
±0.5-1 |
|
計量范圍 |
T/h |
40 |
|
電機功率 |
KW |
4 |
|
減速機型號 |
|
BWD18-23-4 |
|
6 |
供
水
系
統
|
水箱容量 |
m³ |
6 |
|
水泵型號 |
|
QY40-12-2.2 |
|
水泵流量 |
m³/h |
40 |
|
水泵揚程 |
m |
12 |
|
電機功率 |
KW |
2.2 |
|
|
|
